Art. nr:
18-0010-76

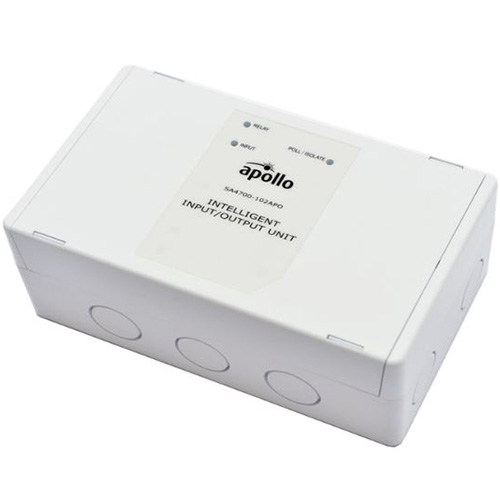

I/O-enhet med 1 ingång och 1 reläutgång
I/O-enhet med 1 ingång och 1 reläutgång
×
Beskrivning
Ingångar används för anslutning av t ex konventionella detektorer, aspirerande rökdetektorer, flamdetektorer eller för anslutning av en sprinkleranläggning.
Utgångar används oftast för diverse styrningar så som larmsändare, dörrmagneter, styrning av ventilation och hisstyrning.
Denna I/O-enhet har en övervakad ingång och en reläutgång. Ingången har ett 20k övervakningsmotstånd och 1k larmmotstånd. Den är utrustad med en kortslutningsisolator och kommer därför inte påverkas av slingkortslutningar på vare sig slingingången eller slingutgången.
Enheten är godkänd enligt EN54-17, EN54-18 och SBSC.
Specifikation
| Namn på parameter | Värde |
|---|---|
| Strömförbrukning vid drift | 500 µA |
| Max strömförbrukning vid larm | 3,5 mA |
| Mått, H x B x D | 60 х 150 x 90 mm |
| Vikt | 244 g |
| Godkännande | EN54-17, EN54-18, SBSC |
| Färg | Vit |
| Drifttemperatur | -40 till +70° C |
| Drivspänning | 17 – 35 VDC |
| Max luftfuktighet | 95% ej kondenserande |
| CPR-nr | 2531-CPR-CSP10991 |
| Kapslingsklass | IP52 |
| Artikelnummer I/O-enhet | 18-0010-76 |
